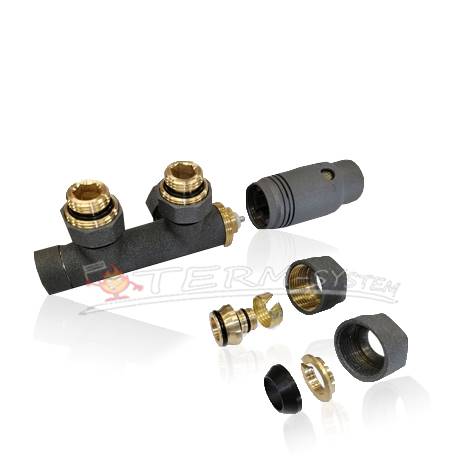

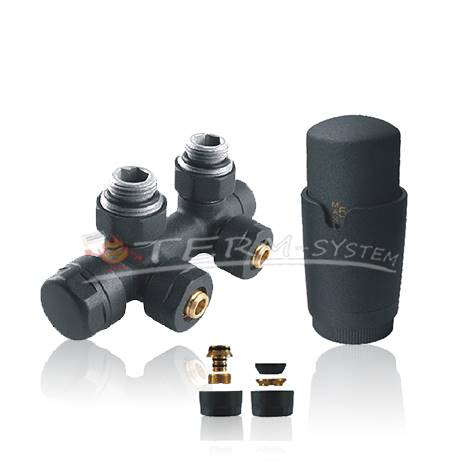

HDRL ZT.TERM.ŚR.A Zestaw grz. środkowy ANTRAC A431

Charakterystyka:

ZESTAW GRZEJNIKOWY ŚRODKOWY DO DOLNEGO PODŁĄCZENIA GRZEJNIKA ŁAZIENKOWEGO TYPU DUPLEKS

Kolor: ANTRACYT - GRAFIT

PRZYŁĄCZA DO GRZEJNIKA 1/2 DO INSTALACJI Z MIEDZI 15MM I PEX 16MM

• głowica termostatyczna M30 X 1,5
• zalecana siła dokręcenia zaworów: 13-15 Nm
• średnica nominalna: DN 15
• typ głowicy: CIECZOWA
• maks. ciśnienie pracy: 1 MPa
• maks.temperatura pracy: 110°C

MONTAŻ:

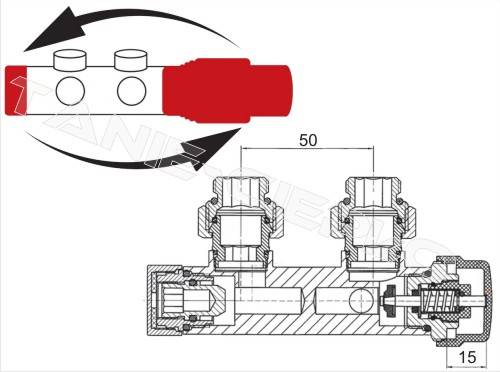

DO PRZEŁOŻENIA GŁOWICY Z PRAWEJ NA LEWĄ W ZAWORZE TYPU DUPLEKS (patrz rysunek) NALEŻY UŻYĆ KLUCZY NASADOWYCH:

- DLA ZAWORU ZASILAJĄCEGO ROZMIAR KLUCZA 19

- DLA ZAWORU POWROTNEGO ROZMIAR KLUCZA 17

KORPUSNALEŻY STABILNIE ZAMOCOWAĆ, NP. W IMADLE I ZABEZPIECZYĆ GO PRZED EWENTUALNYMI USZKODZENIAMI MECHANICZNYMI. OD STABILNIE ZAMOCOWANEGO KORPUSU ODKRĘCAMY W LEWĄ STRONĘ ZAWÓR ZASILAJĄCY I ZAWÓR POWROTNY ORAZ ZAMIENIAMY JE STRONAMI. PRZEŁOŻONE ZAWORY DOKRĘCAMY W PRAWĄ STRONĘ.
